概 述

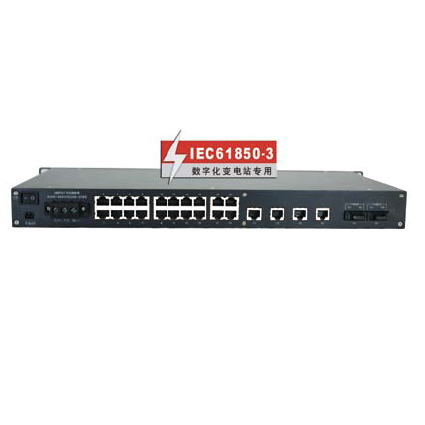

恒启MX6000系列高性能机架式管理型工业以太网交换机专为电力系统研发，通过IEC61850-3认证并符合IEEE1613规范，完全满足数字化变电站系统需求。MX6000系列交换机最多支持2个COMBO千兆端口和24个百兆端口，能够灵活组建千兆骨干网络。支持各种高级网络管理功能，包括QoS、VLAN、IGMP Snooping/GMRP、Port Trunking、SNMP V1/V2/V3以及RSTP/STP等。RingOn环网冗余协议，全负载情况下恢复时间小于15ms，增加网络的可靠性
性能特点
1 通过IEC 61850-3认证并符合IEEE 1613规范支持RingOn冗余环网协议，自愈时间<15ms，支持RSTP/STP，网络可靠性高
2 支持基于端口VLAN和802.1Q VLAN，方便网络规划
3 支持基于端口、MAC地址、802.1p和TOS/DiffServ等多种优先级服务
4 支持IGMP Snooping和GMRP精确广播风暴控制
5 支持端口镜像，方便在线调试
6 支持静态MAC地址转发
7 支持SNMP V1/V2/V3网络管理内置诊断功能，方便网络故障分析和排查可通过Email、继电器等输出告警
技术指标
IEEE标准：
802.3 10Base-T
802.3u 100BaseT(X)和100BaseFX
802.3ab 1000Base(X)
802.3z 1000BaseSX/LX/LHX/ZX
802.3x 流量控制
802.1D STP生成树协议
802.1W RSTP快速生成树协议
802.1Q VLAN Tagging
802.1p Class of Service
802.1x 基于端口的访问控制
802.1ad Port Trunk with LACP
流量控制：IEEE802.3X流控，背压式流控
协 议：SNMP V1/V2/V3、DHCP客户端、SNTP、SMTP、IGMP Snooping/GMRP、
LACP、RMON、HTTP、HTTPS、Telnet、Systog
交换属性
优先级队列：4
最多可用的VLAN数64
IGMP组：256
VLAN ID数目：1～4096
接 口
RJ45接口：10/100BaseT(X) or 10/100/1000BaseT(X)自动适应
光纤接口：1000Base-SX/CX/LHX/EX(SFP插槽、LC接头)
LED指示灯：电源，端口状态，10/100/1000M
告警输出：继电器，标准两端子0.5A@24VDC
Console接口：DB9公头
光纤接头
100BaseFX
距离：
多模：2km，1310nm(62.5/125μm)
单模：15km，1310nm(9/125μm)
最小TX输出
多模：-23.5dBm
单模：-15dBm
最大TX输出
多模：-14dBm
单模：-8dBm
RX灵敏度：＜-35dBm(单模/多模)
1000BaseSX/LX/LHX/ZX
距离：
多模：
1000BaseSX 275m，850nm (62.5/125μm)
1000BaseLX 550m，850nm (62.5/125μm)
单模：
1000BaseLX 15km，1310nm (9/125μm)
1000BaseLHX 40 km，1310nm (9/125μm)
1000BaseZX 80 km，1550nm (9/125μm)
最小TX输出：
SFP-1GSXLC -9.5dBm
SFP-1GLXLC -9.5dBm
SFP-1GLHXLC -4dBm
SFP-1GZXLC 0dBm
最大TX输出： SFP-1GSXLC -4dBm
SFP-1GLXLC -3dBm
SFP-1GLHXLC +1dBm
SFP-1GZXLC +5dBm
RX灵敏度： SFP-1GSXLC 0 ~ -18dBm
SFP-1GLXLC -3~-20dBm
SFP-1GLHXLC -3~-24dBm
SFP-1GZXLC -3~-24dBm
电 源
输入电压：48VDC(8VDC～56VDC)或者110VAC/220VAC(85VAC～265VAC)
或者220VDC(120VDC~370VDC)或者110VDC(100VDC~120VDC)
机械特性
包装：IP30保护，金属外壳
尺寸(W×H×D)：443×44×220mm
安装方式：19" 机架安装
工作环境
操作温度：-40℃～85℃
存储温度：-40℃～85℃
相对湿度：5～95℃
|
|
| |
| |
| |
| |
| |
| |
| |
| |
|
